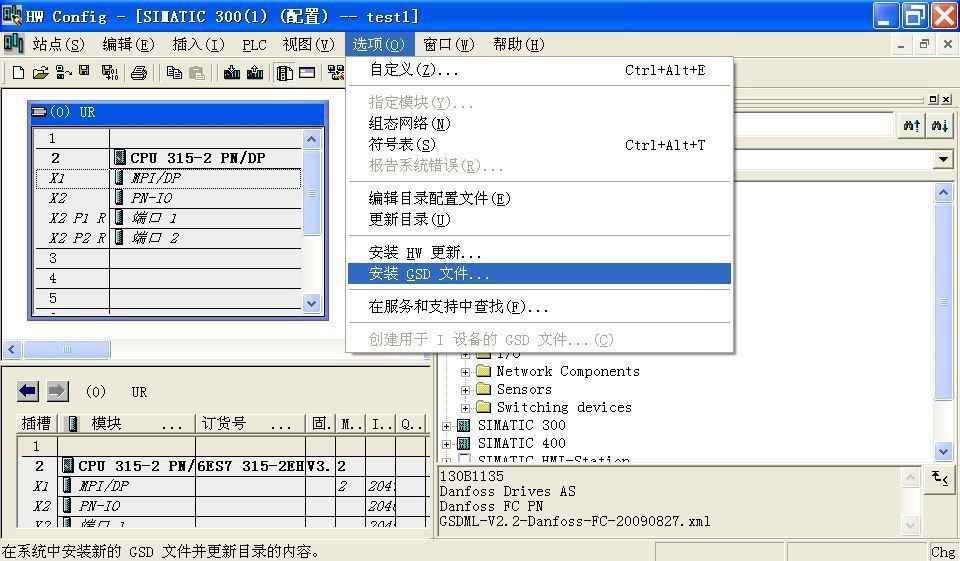

三、屬性參數設置：
1. PLC-CPU ProfiNet 主站的屬性參數設置：
雙擊 PLC-CPU 主機的“PN-IO”模塊，彈出屬性對話框。在彈出的屬性對話框，“常規”欄內點擊 Ethernet 接口的“屬性”按鈕，如下圖所示，

在此窗口中設置主機的 IP 地址和子網掩碼。示例中，我們?cè)O(shè) IP 地址為 192.168.1.1， 子網掩碼為 255.255.255.0。

2. 變頻器的屬性參數設置：

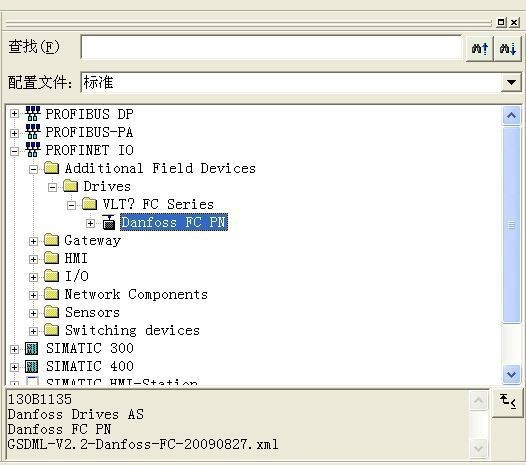

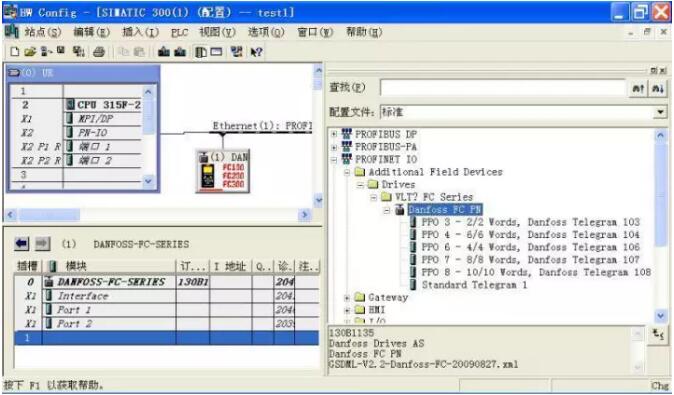

雙擊 EtherNet 總線上 Danfoss 從站的圖標，將彈出 Danfoss 變頻器的屬性窗口，如下圖。

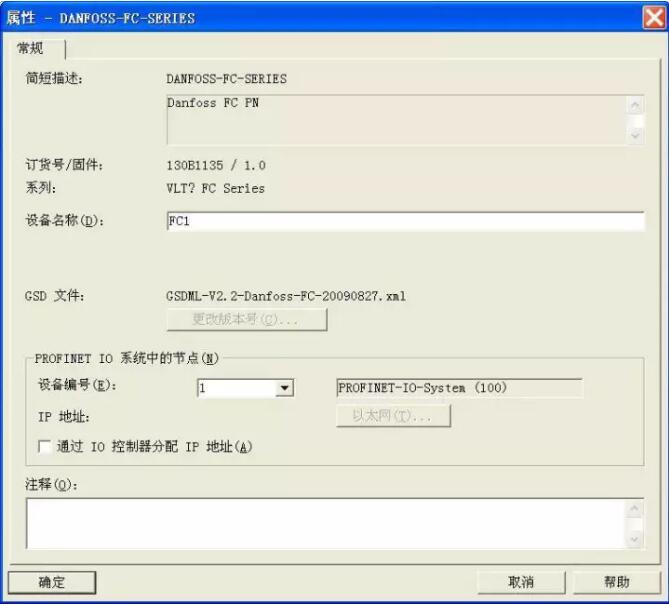

首先設置“設備名稱”，這是最重要的參數，設備名稱必須與 FC300 變頻器的參數 “12-08（Host Name 主機名）”的設置值一致。示例中設備名稱設為“FC1”。

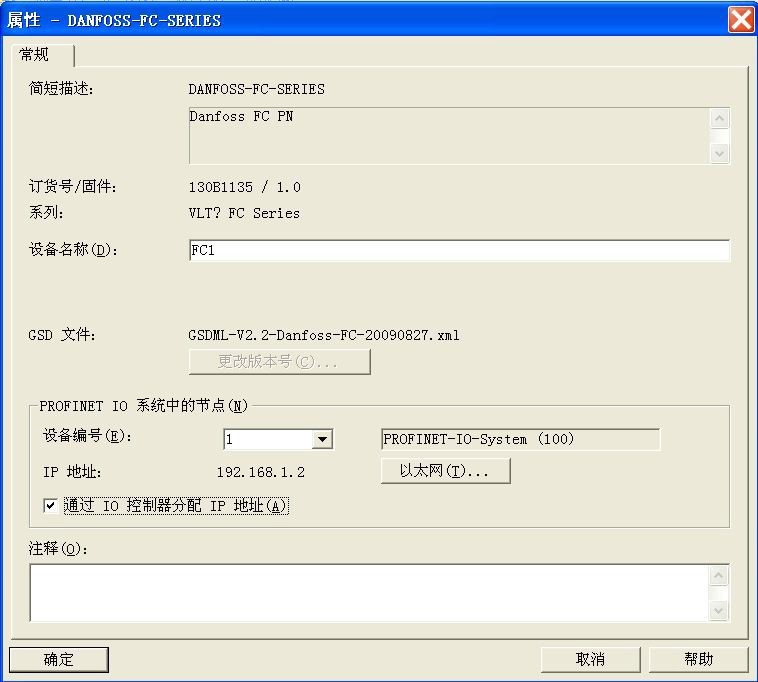

然后設置 IP 地址，如果“選擇通過 IO 控制器分配 IP 地址”，STEP7 會分配一個 IP 地址給從機變頻器，示例中為 192.168.1.2，這時按“以太網(T)…”按鈕，可以改變默認 的 IP 地址；如果“不選擇通過 IO 控制器分配 IP 地址”，如下圖所示，則無需設置 IP 地 址。


注意：一般的 PLC 系統中是沒有 IO 控制器的上述設置完畢以后就可以將硬件配置下載到 PLC 里了。

四、Danfoss FC300 系列變頻器參數設置：

參數號 參數名稱 設定值與說明 9-15 PCD 寫配置 同 Profibus DP 9-16 PCD 讀配置 同 Profibus DP 12-00 IP 地址設置方式 [0]， 手工 [10]，DCP；PLC 硬件配置中不選擇“通過 IO 控制器分配 IP 地址”時要設為此值。 12-01 IP 地址 192.168.1.2 12-02 子網掩碼 255.255.255.0 12-08 主機名 FC1；要與 PLC 硬件配置中的從站“設備名稱”一致

五、調試：

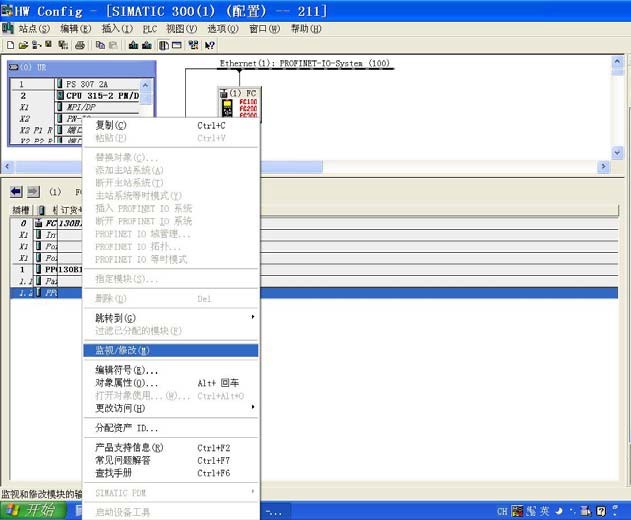

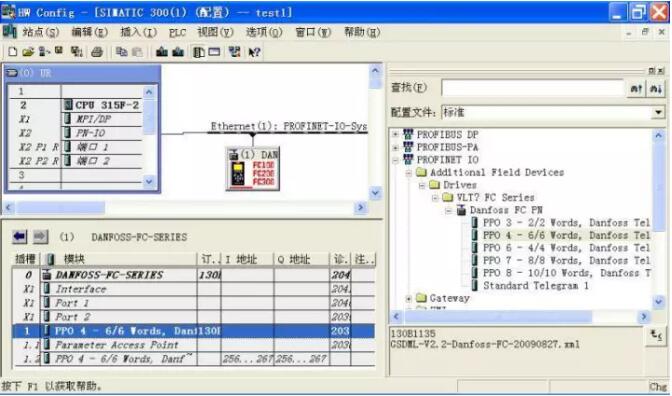

STEP7 硬件配置的 ONLINE 模式提供簡易的在線調試功能，可以操作現場變頻器， 檢查配置和接線是否正確。在 ONLINE 模式，PLC 運行狀態下，選中從站丹佛斯變頻器的 圖標，再點擊從站的 1.2 插槽，示例中顯示為“PPO 4 – 6/6 Words,Danf~”模塊，按鼠標 右鍵，選擇“監視/修改(M)”。

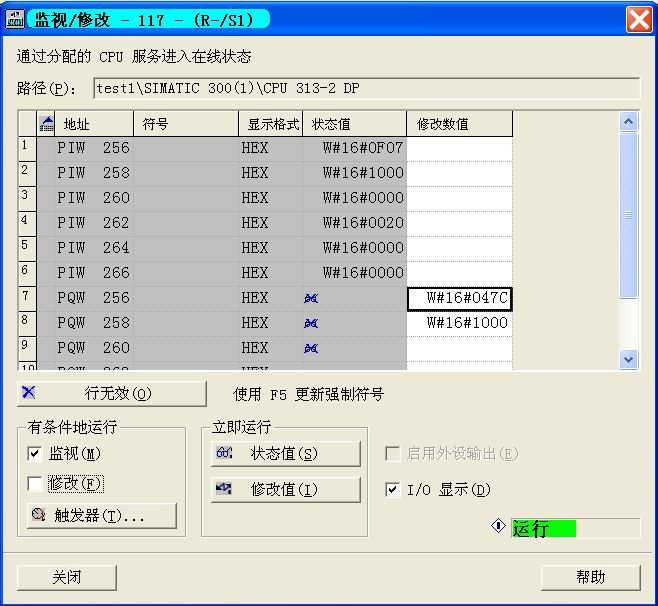

將彈出如下監控窗口：
