丹佛斯于2021年第18周正式發布了新版本FC21，與舊版本的FC21相比增加了一路數字量輸出，以滿足物流行業驅動第二路外部繼電器的需求。
01

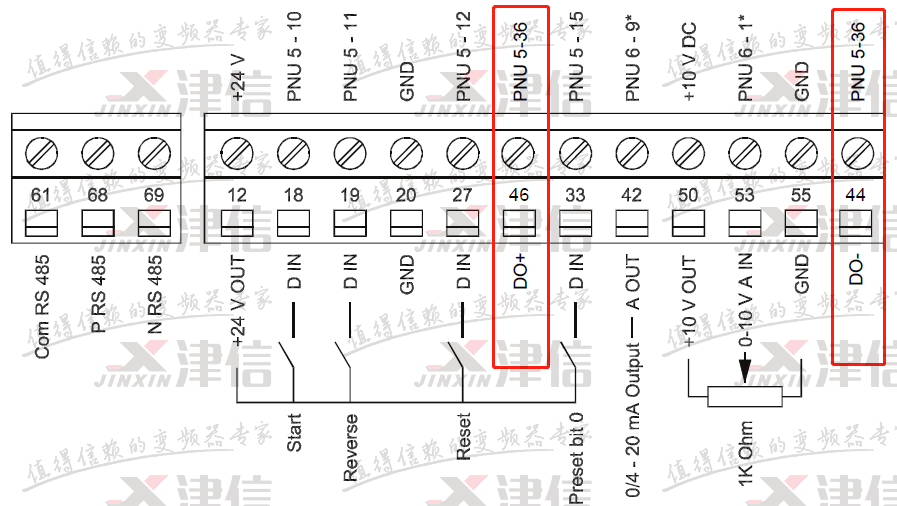

新版本端子圖如下
46號端子為DO+, 44號端子為DO－
02

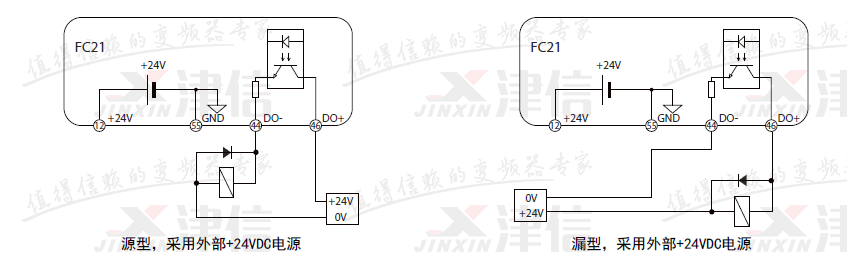

DO接線示意圖
|
電源類型 |
內部供電 |
外部供電 |
|
輸入電路 |
源型/漏型 |
源型/漏型 |
|
DO最大驅動電流 |
60mA |
100mA |
|
供電電壓 |
24V |
24V |
因內部開關電源容量一定，所以DO實際驅動能力與其他負載的分流有關，比如數字量輸入的接入數量等；數字量輸出DO也可驅動NPN/PNP類型PLC的數字量輸入。
03
如何區分新舊版本的FC21
新舊版本機器的型號和訂貨號不變，區分新舊版本請參考SN右邊數第五六兩位“02”升級為“03”，如：136X5218662503A161.
