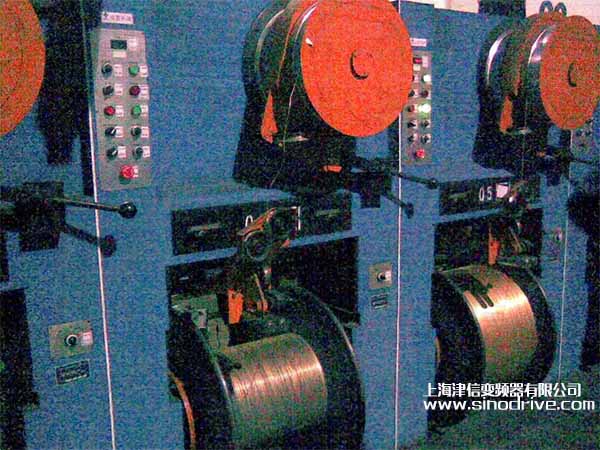

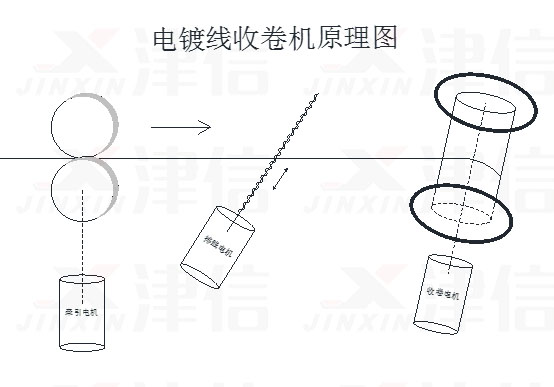

電鍍線收卷設備主要有三個部分組成:

1. 牽引機構：從電鍍?cè)O(shè)備處牽引鍍鋅線

2. 排線機構:將鍍鋅線均勻的分布在收線滾筒上

3. 收線機構:將鍍鋅線收卷到滾筒上


在最初客戶的應用中，牽引及排線機構使用西門子MM420變頻器驅動，收線機構使用西門子MM440變頻器驅動。但由于穩定性未能達到預期效果，因此，我們使用丹佛斯FC300變頻器對西門子變頻器進行替換，并通過調試順利實現客戶要求。

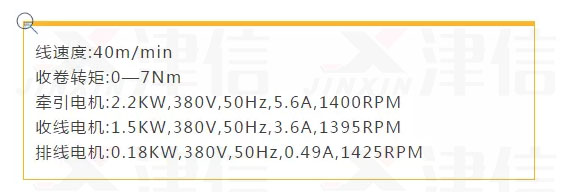

二、系統參數


三、丹佛斯FC300變頻器應用原理



1. 牽引變頻器:FC301P3K0

采用開環速度控制,將頻率信號通過脈沖信號傳遞給收線變頻器。

2. 收線變頻器:FC302P1K5

采用開環速度控制(磁通矢量控制),配合轉矩限制功能使用, 并且將頻率信號通過模擬量電壓信號傳遞給排線變頻器。

3. 排線變頻器:FC301PK75

采用開環速度控制,配合正反轉功能使用。

四、備注

由于電鍍線在收卷過程中要保證一定的張力，所以牽引電機會被收線電機拖著走，牽引變頻器會出現過電壓的報警，可以通過直流共享來解決此問題。

本文版權為上海津信變頻器有限公司所有，如需轉載請注明出處。
